Logické zapojení sítě
Tuto záložku máte dostupnou, pokud máte aktivní modul NMM (Network Management & Monitoring) a zároveň submodul Logické zapojení sítě.
Možnost graficky zobrazit logické zapojení sítě na základě zaevidovaných POPů, propojů mezi nimy a propojů mezi jednotlivými zařízeními na těchto POPech.
UPOZORNĚNÍ
Po důkladné analýze jsme zjistili, že na zařízeních Apple Mac ve webovém prohlížeči Safari (konfigurace: procesor Intel s integrovanou grafikou), způsobuje použití Web Workerů zasekávání v zobrazení logického zapojení (neúměrně se zatěžuje procesor i grafický čip). Řešením je využít jiný web. prohlížeč. Nalezený BUG v prohlížeči Safari pro MacOS byl nahlášen technické podpoře společnosti Apple.
Práva
Pro možnost zobrazit záložku – Logické zapojení sítě je nutné mít nastavené oprávnění pro zobrazení této záložky v Práva pro Hlavní menu (Nastavení –> Administrátoři –> Administrátoři).

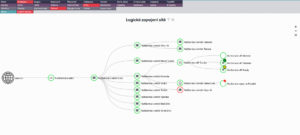

Diagram
V defaultním zobrazení při načtení diagramu jsou ve struktuře zobrazeny prvky do 5. úrovně a zbytek je sbalený. Pokud je u posledního prvku některé z označení (
/
/
), existují za tímto prvkem ještě další připojená zařízení (barevné označení odpovídá stavu těchto dalších zařízení – všechny online / online i offline / všechny offline).
Server ISPadmin
Možnost do struktury zahrnout i zobrazení serveru, kde je systém ISPadmin nainstalován. Pomůže např. při analýze notifikací z NetMonitoru (unreachable stavy = nedostupné prvky).
- vytvořit kategorii zařízení (Hardware –> Nastavení –> Kategorie zařízení) – např. Server
- vytvořit typ zařízení (Hardware –> Nastavení –> Typy zařízení) s výše vytvořenou kategorií (možnost přidat vlastní ikonu ISPA). Ke stažení ZDE.
- vytvořit další zařízení (Hardware –> Další zařízení) nastavit vytvořenou kategorii zařízení, typ zařízení, zadat POP a IP adresu serveru nastavenou v klíči server_ip (Nastavení –> Syst. nastavení –> Obecné).
- na POPu a mezi POPy vytvořit propoj z/na toto vytvořené zařízení (server)
- ve struktuře se server se systémem ISPadmin zobrazí s označením – modrým kolečkem (
)
Nastavení filtru
Formulář s filtrem pro možnost výběru konkrétního zařízení je možné zobrazit tlačítkem Nastavení filtru (
) vedle hlavního nadpisu. Alternativou je použití kláv. zkratek (viz nápověda).
- Fulltext – možnost vybrat konkrétní zařízení (trasu do internetu) na základě zadávaného řetězce
- Zvýraznění propojů – možnost zvýraznit propoje dle škály barevně na základě vyčteného trafficu (z rozhraní nakonfigurovaného v propoji)
- Bez zvýraznění (výchozí) – propoje nejsou ve výchozím stavu zvýrazněny
- Dle uploadu – zobrazení zvýraznění dle uploadu
- Dle downloadu – zobrazení zvýraznění dle downloadu
- Nezobrazovat v diagramu monitorované klienty a jejich zařízení – zobrazit/nezobrazit v diagramu monitorované klienty a jejich zařízení
- Nepropojená zařízení v NetMonitoru – možnost zobrazit stále nepropojená zařízení (kliknutím na číslo)
Nepropojená zařízení v NetMonitoru
Seznam nepropojených zařízení v NetMonitoru. Pokud je zařízení umístěné na POPu (je u něj nastavený POP), tak je zde možné vytvořit, stisknutím tlačítka – Přidat uplink propoj (
) nový propoj.
V případě, že zařízení není umístěno na POPu bude toto tlačítko neaktivní (
).
Nápověda
Nápovědu lze zobrazit najetím kurzoru na tlačítko (
). V závorce jsou uvedeny kláv. zkratky pro MacOS.
+
– otevře formulář filtru- +
– otevře formulář filtru a přejde do pole pro fulltextové vyhledávání
– kliknutím na vybraný uzel se zobrazí/skryjí další navazující uzly (defaultně jedna úroveň nebo dle předchozího zobrazení-rozvětvení)
+ (
+ )– kliknutím na vybraný uzel se zobrazí/skryjí všechny navazující uzly (všechny úrovně)- + – kliknutím na vybraný uzel se zobrazí trasa do internetu
+ (
+ )– kliknutím na vybraný uzel se zobrazí detail uzlu- – navazující uzel s tímto označením má další navazující prvky. Všechny jsou offline.
- – navazující uzel s tímto označením má další navazující prvky. Všechny jsou online.
- – navazující uzel s tímto označením má další navazující prvky. Jejich stav je různý (online i offline).
Zobrazení
/
– přiblížení/oddálení diagramu
– celoobrazový mód (zobrazení diagramu ve fullscreen módu)
